ET100-AI01规格书
主动安全智能终端
ET100-AI01规格书
声明
1.未经本公司同意，不得以任何形式或手段复制、摘抄、翻译本手册的内容。本公司不断改善产品，所以保留未来修改产品规格、特性及保养维修程序的权利。
2.本使用手册中描述的各项功能部分需要安装选配配件或升级到相应版本固件程序才能使用，部分需要配合系统平台才能使用。
3.本产品在出厂前已经进行充分检测，确认产品能够正常工作并且符合相关要求。如产品发生故障，本公司除了根据品质保证规定承担维修责任之外，对于用户使用本产品而导致的财产损害和经济损失不承担任何赔偿责任。
目 录
1 概述

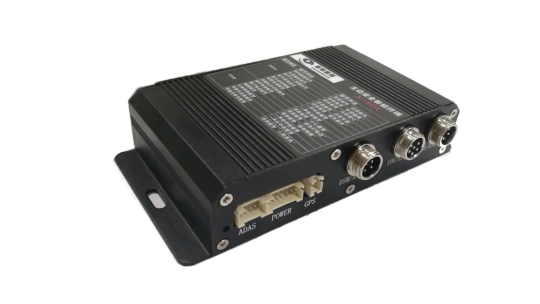

主动安全智能终端(ET100-AI01)是一款集成：位置监控功能、高级辅助驾驶系统（ADAS）、驾驶员行为监测功能（DSM）的智能辅助驾驶终端，该终端能够主动智能识别前方道路状况和驾驶员状态，针对前方道路碰撞危险和驾驶员疲劳及不规范驾驶状态进行预警，并且通过对接车载视频终端的方式将预警数据传输到管理后台，方便车队管理者实时监控驾驶员的驾驶状态，进行及时干预和管理，提高车辆驾驶安全性。
2 技术参数
2.1 产品外形规格
参数 | 描述 |
尺寸（长*宽*高） | 151×78×32(mm) |
外观材料 | 铝合金 |
重量 | 251g |
2.2 系统参数
参数 | 描述 |
操作系统 | 安卓系统 |
影像传感器 | 高清星光级CMOS图像传感器 |
工作时段 | 全天候 |
红外波段 | 900nm以上 |
视频输出 | NTSC或者PAL模拟视频输出 |
防抖 | 电子视频防抖功能 |
低照度 | 保证在较低的光照条件下依然可以清晰识别 |
夜视 | 具有近红外LED照明，可以确保夜间正常工作 |
文件存储 | SD卡存储，最大支持256GB SD卡，1080p视频存储 |
报警音 | 报警音和提示音可以根据客户需要定制 |
灵敏度设置 | 可软件调节 |
音量调节 | SD卡或者远程平台配置调节 |
升级功能 | 支持SD卡和网络远程升级系统参数 |
视频存储 | 720P高清存储或标清存储 |
影像传感器 | 高清星光级CMOS图像传感器 |
2.3 工作参数
参数 | 描述 |
电源 | DC电源范围：9V～36V（正常工作） |
操作温度 | -20℃～70℃ |
储藏温度 | -40℃～85℃ |
额定功率 | 4W |
报警瞬间功率 | 6W |
工作湿度 | 0～90RH% |
传输速率 | 100Mbps |
RS232 | 支持RS232，波特率9600～115200可调 |
Wifi | 可以连接安卓手机端APP配置软件 |
以太网 | 支持与其他MDVR进行以太网通信 |
视频输出 | NTSC或者PAL模拟视频输出 |
3 主要功能说明
功能分类 | 功能项 | 描述 |
DSM司机驾驶行为分析系统功能 | 视频存储 | 设备端支持720P高清录像存储功能，摄像头分辨率不低于100万像素，以及报警视频/图片存储功能 |
数据通信 | 支持4G全网通数据通信功能 | |
报警视频 | 所有报警支持报警时刻前后10s的小视频上传功能 | |
换人提醒 | 支持司机换人提醒功能 | |
身份识别 | 支持司机人脸身份认证功能 | |
打电话报警 | 支持司机打电话报警功能 | |
抽烟报警 | 支持司机抽烟报警功能 | |
左顾右盼报警 | 支持司机左顾右盼报警功能 | |
打哈欠报警 | 支持司机打哈欠报警功能 | |
遮挡报警 | 支持DSM摄像头遮挡报警功能 | |
离岗报警 | 支持司机离岗报警功能 | |
低头报警 | 支持司机低头驾驶报警功能 | |
视频存储 | 设备端支持720P高清录像存储功能，摄像头分辨率不低于100万像素，以及报警视频/图片存储功能 | |
ADAS前向主动安全预警功能 | 碰撞预警 | 支持车辆碰撞预警功能 |
车道偏离报警 | 支持车道偏离报警功能 | |
车距检测 | 支持车辆距离检查功能 | |
行人碰撞预警 | 支持行人碰撞报警功能 | |
报警视频 | 支持上传报警事件、报警小视频、图片到平台中 | |
配置预览 | 设备支持手机端视频预览以及参数配置功能 | |
视频输出 | 支持模拟视频（PAL或NTSC）输出 | |
远程调试 | 调试与监控 | 支持PC端监控平台与手机端监控平台 |
4 接口及安装说明

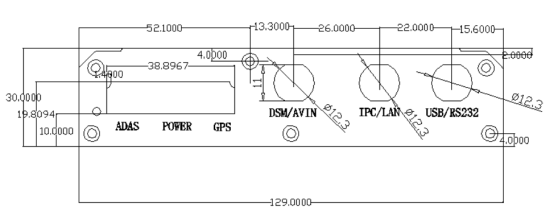

4.1 前侧板接口
序号 | 名称 | 描述 |
1 | 电源接口 | DC 9~36V |
2 | ADAS接口 | 可用来连接ADAS摄像头 |
3 | DSM接口 | 可用来连接DSM摄像头 |
4 | IPC接口 | 可用来连接IPC网络摄像头 |
5 | USB/RS232接口 | 可用来连接RS232接口的外设(预留) |
4.2 后侧板接口
序号 | 名称 | 描述 |
1 | TF1接口 | 可用于给终端安装TF卡1 |
2 | RST按钮 | 系统复位按钮 |
3 | MINIUSB | 可以用于进行终端系统调试或者固件升级 |
4 | TF2接口 | 可用于给终端安装TF卡2 |
5 产品清单
序号 | 名称 | 数量 | 备注 |
1 | 主机 | 1台 | 标配 |
2 | 4G天线 | 1条 | 标配 |
3 | 用户手册 | 1本 | 标配 |
4 | 合格证 | 1张 | 标配 |
